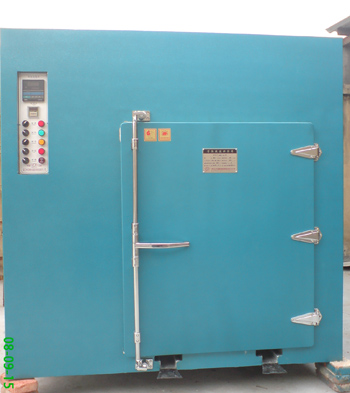

干燥箱由角钢，钢板、不锈钢板制成，外壳与工作室之间填充硅酸铝纤维保温，远红外加热器两组分别装置在工作室的左部和右部，左部加热一个开关单独控制电源通断，采用智能又数显控温仪，具有PID调节功能。
★工作室尺寸：高1000*宽800*深800mm
★室温+10~300℃,此范围内任意温度可调
★不锈钢内胆及风道系统
★外壳冷扎钢板烤漆
★高效硅酸铝纤维隔热层,保温性能好
★PID数显温度控制仪，数字显示，按键设定，自动恒温控温，操作简单
★感温元件为PT100铂电阻,控温精确
★管状电加热器，安装放在箱体两侧/底部
★恒温定时功能，时间到切断加热，蜂鸣提示工作结束，可设定开、关机时间
★双风道，水平循环运风，温度均匀
★电机安装在箱体底部/侧面
★可根据客户产品的需要设计尺寸
